Επεξεργαστής Ήχου – Hertz H8 DSP

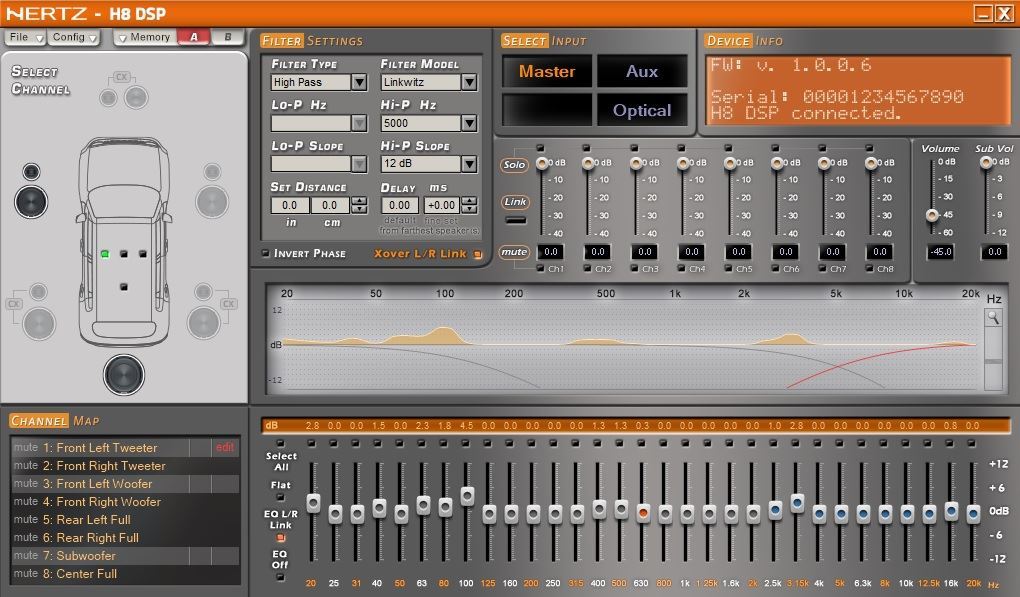

Ο επεξεργαστής ήχου αυτοκινήτου Hertz H8 DSP είναι ικανός να διασυνδέεται με οποιαδήποτε αναλογική ή / ψηφιακή πηγή, μετατρέποντας το συνηθισμένο “ήχο” σε ένα ολοκληρωμένο σύστημα υψηλής απόδοσης. Το απλό και διαισθητικό λογισμικό υπολογιστή εξασφαλίζει ένα ευρύ φάσμα ρυθμίσεων για τη βελτίωση της ακουστικής απόκρισης ενός πολύπλοκου περιβάλλοντος όπως τη καμπίνα του αυτοκινήτου. Παρέχει 7 εισόδους σήματος με μια ποικιλία επιλογών σύνδεσης: τέσσερις εισόδους υψηλού επιπέδου, που επίσης δέχονται προ-ενισχυμένα σήματα χαμηλού επιπέδου. μια στερεοφωνική βοηθητική είσοδο και μια οπτική ψηφιακή είσοδο που δέχεται σήματα με ρυθμό δειγματοληψίας μέχρι 96/24 bit. Η οπτική ψηφιακή είσοδος (επιλέξιμη από το τηλεχειριστήριο DRC HE και από τον ακροδέκτη “Optical / AUX select”) ακυρώνει τις παρεμβολές και τις αλλοιώσεις των σημάτων, παρακάμπτοντας επίσης τα στάδια μετατροπής αναλογικών σημάτων A / D. Χάρη στον οδηγό ρύθμισης που παρέχεται από το λογισμικό κατά τη διάρκεια της ρύθμισης, ο H8 DSP μπορεί να συγκεντρώσει αυτόματα πολλαπλά φιλτραρισμένα κανάλια (για παράδειγμα, woofer plus tweeter), να «ισοπεδώσει» την καμπύλη απόκρισης εξισορρόπησης πηγής OEM και να ανακατασκευάσει ένα κεντρικό, / ή καναλιού υπογούφερ με απλή στερεοφωνική είσοδο. Με την ανάγνωση του κομματιού δοκιμών στο παρεχόμενο CD, το H8 DSP αναδημιουργεί ένα σήμα πλήρους εύρους ζώνης, με επίπεδη απόκριση συχνότητας και απελευθερώνεται μετά την επεξεργασία για εξαιρετική ποιότητα ήχου. Το H8 DSP διαθέτει 8 αναλογικές εξόδους PRE OUT, καθένα από τα οποία περιλαμβάνει: έναν ισοσταθμιστή 31 ζωνών, ένα ηλεκτρονικό crossover με 68 βήματα, φίλτρα Linkwitz-Riley ή Butterworth με επιλεγμένες κλίσεις 6-24 dB και λειτουργίες ψηφιακής καθυστέρησης. Αναπτύχθηκε σύμφωνα με συγκεκριμένα κριτήρια εργονομίας που απαιτεί η βιομηχανία ήχου αυτοκινήτου, το λογισμικό PC διευκολύνει την άμεση πρόσβαση σε όλες τις διαθέσιμες λειτουργίες για την επεξεργασία σήματος, παρέχοντας άμεσα αποτελέσματα, καθώς και ακραία λειτουργική ακρίβεια. Ρύθμιση των παραμέτρων κάθε εισόδου ενός καναλιού, ρύθμιση των καθυστερήσεων σύμφωνα με τη θέση ακρόασης, ρύθμιση των διασταυρώσεων και των ισοσταθμιστών για κάθε κανάλι εξόδου. Αυτές είναι μερικές από τις λειτουργίες που μπορούν να διαχειριστούν το λογισμικό PC που βασίζεται σε πλατφόρμα Windows (XP, Vista, 7,8, 10) που θα χρησιμοποιηθεί σε λειτουργία Standard ή Expert. Το λογισμικό PC διατίθεται στα Αγγλικά, Ιταλικά, Γερμανικά, Ρωσικά, Κινέζικα, Ιαπωνικά, Κορεάτικα. Ο χρήστης μπορεί να επιλέξει τη γλώσσα και η αλλαγή θα εφαρμοστεί στα αναπτυσσόμενα μενού καθώς και στα μηνύματα Βοήθειας περιβάλλοντος. Ο αριθμός των διαθέσιμων γλωσσών θα αυξηθεί: μόλις είναι διαθέσιμες οι ενημερώσεις, θα μπορούν να μεταφορτωθούν από την πύλη Drive Drive (www.bitDrive.it).

General Specifications

POWER SUPPLY

Operating power supply voltage
10.8 ÷ 14.4 VDC

Power supply
7.5 ÷ 15 VDC

Idling current
0,4 A

Switched off without DRC
2,5 mA

Switched off with DRC
4 mA

Remote IN voltage
6,5 ÷ 15 VDC (1,3 mA)

Remote OUT voltage
12 VDC (130 mA)

Audio Specifications

Distortion – THD @ 1 kHz, 1V RMS Output
0,005%

Bandwith @ -3 dB
10 ÷ 22k Hz

S/N Ratio @ A weighted
Digital input
Master Input
AUX Input 96
105 dBA
95 dBA
96 dBA

Channel Separation @ 1 kHz
85 dB

Input sensitivity (Speaker In)
2 ÷ 15 V RMS

Input sensitivity (AUX In)
0,6 ÷ 5 V RMS

Input impedance (Speaker In)
2,2 kΩ

Input impedance (AUX)
15 kΩ

Max Output Level (RMS) @ 0.1% THD
4 V RMS

Digital Signal Processor

INPUT STAGE

High Level (Speaker)
FL – FR – RL – RR

Low Level (Pre)
AUX IN

Digital Optical IN (S/PDIF max 96 kHz/24bit)
OPTICAL IN

OUTPUT STAGE

Low Level Pre (default)
FRONT TW L/R, FRONT WF L/R REAR L/R,
SUB, CENTER

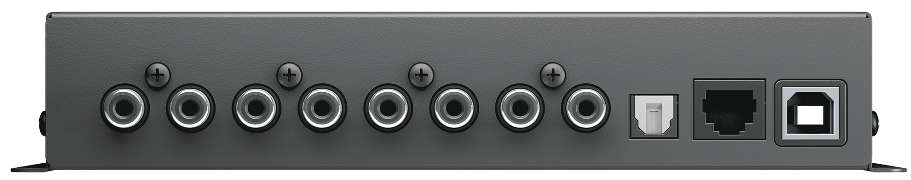

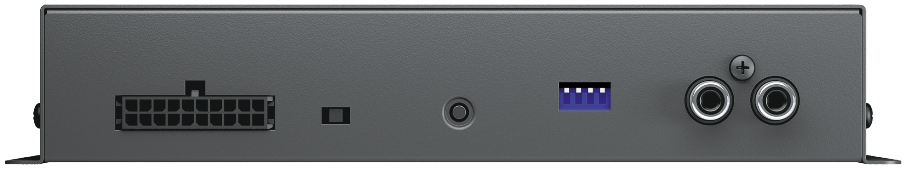

CONNECTIONS

From / To Personal Computer
1 x USB / B

DRC HE
Audio controls and Memory / Inputs selection

Optical / AUX select
Optical In / Aux wire control + 12V / GND enable

Memory A / Memory B
Memory A / B wire control + 12V / GND enable

CROSSOVER N.8 (one for each output channel)

Filter Type
Full / High Pass / Low Pass / Band Pass

Filter mode and slope
Linkwitz @ 12 / 24 dB
Butterworth @ 6 / 12 / 18 / 24 dB

Crossover frequency
68 steps @ 20 ÷ 20k Hz

Phase control
0° ÷ 180°

EQUALIZER

On Hi-Levels input (Speaker In)
Automatic De-Equalization On

Outputs
N.8 Graphic: ±12 dB @ 31 Band
ISO 1/3 Oct. 20 ÷ 20k Hz

TIME ALIGNMENT

Distance
0 ÷ 510 cm / 0 ÷ 200.8 inch

Delay
0 ÷ 15 ms

Step
0.08 ms; 2,8 cm / 1.1 inch

Fine set
0.02 ms; 0,7 cm / 0.27 inch

Physical Specs

W (Width) x H (Height) x D (Depth) mm/inch
191 x 34 x 131 / 7.51” x 1.33” x 4.76”

Weight kg/lb
0,6 / 1.322
